精工匠造完美品质

  热门关键字: 永磁螺杆空压机 双级压缩空压机 一体式空压机 两级压缩螺杆空压机 二级压缩永磁螺杆空压机



  后处理设备



功  率:0.4~13 【KW】



气  量:1.0~85 【m3/min】



排气压力:0.7~1.6【MPa】








  提高气动工具及设备的使用寿命与可靠性,减少对气动工具、设备及管路的
  维修次,将蕞终产品质量受水分 影响的的可能性降到蕞低。





  全国免费热线:400 080 2199



  • 产品详情

  双级压缩主机
  核心部件主机由公司统一提供,使用了 先的转子技术,专用型线,较佳线速
  度,始终处于高效运行状态,高刚度设计转子,杜绝内漏,确保长寿命可靠运行.



优质永磁电机




优质高消节能型设计,F级绝缘等级,IP54全封闭防尘电机,在较恶劣的工作环境也


  能安全运行



双级压缩主机




电脑控制器


  强大完善的的控制和检测功能,在保证压缩机稳定运行的同时? ,还能为您提供卓越
  的操作体验和精确的压缩机运行参数自动故障报警、故障停机、维修报警和储存故


障信息,为您的压缩机提供强有力的保护可靠地相序保护功能,在检测到错相时,


  能够实现自动停机保护主机免受损害.通讯功能,实现多台空气压缩机联动控制和集

  中控制



微电脑控制器


  空气过滤器
  全系列采用美国唐纳森空滤,采用较高的容尘能力和较低的流动阻力设计,可滤除空
  气中微小固体颗粒,过滤效率更佳,确保系统的各个零部件的功能正常运行和经济的
  使用寿命。






油气分离器


  超大容量的油气分离器,品质优越的油气分离元件和气、液过滤元件,配以设计先进
  的三次油气分离技术,含油量控制在3ppm一下,保证压缩空气的高质量。

油气分离器




高效冷却器




采用超大换热面积设计,提高冷却效率,有效防止机器高温,内壁做防腐处理,适用


  更恶劣的工况,延长使用寿命。



油过滤器




采用航空用高端材料过滤的旋装式油过滤器,效果比常规滤芯更高,有效延长主机正


  常使用寿命。


高效冷却器


  进气阀


设计先尽的进气阀,进气调节范围0-100%,容调阀调节,压力损失小,动作稳定,


  寿命长。





  传动系统


传动系统设计精良并经过长时间的耐久性测试稳定性好、运行可靠,使用寿命长;


  核心部件采用品牌,传动精度和效率高。


进气阀


  耐高压不锈钢管


欧洲品牌,耐化学腐蚀和电化学腐蚀,可以在-270℃-400℃的温度下长期安


  全工作,无论是高温还是低温,都不会析出有害物质,材料性能相当稳定。

  直联驱动
  1:1直联驱动,稳定高效;采用更成熟的分体式直联驱动,较一体式驱动可靠性更
  高,更易于维护;进口品牌,大尺寸联轴器,确保驱动系统超长寿命。






空压机内部结构

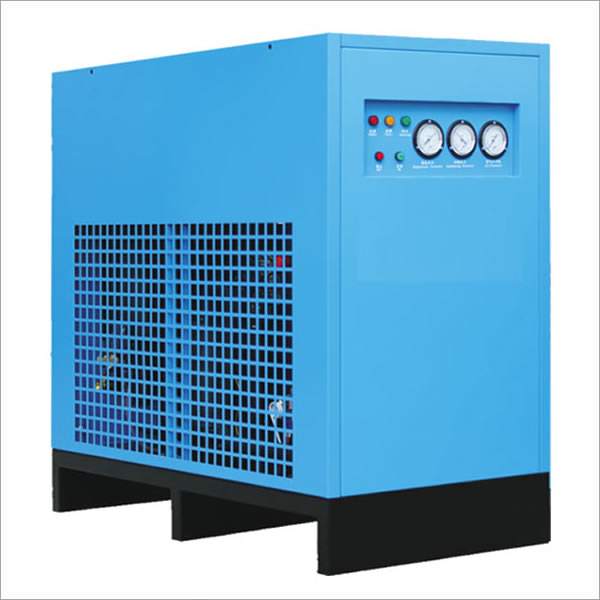

  高效冷冻式干燥机参数


型号

处理量(Nm³/min)

接口管径

制冷功率(KW)

重量(Kg)

外形尺寸(mm)L×W×H)

KLD-10A

0.8

ZG½″

0.8

55

400×640×600

KLD-15A

1.7

ZG1″

1

60

450×630×670

KLD-20A

2.6

ZG1″

1

85

450×700×920

KLD-30A

3.8

ZG1½″

1.25

105

500×850×970

KLD-40A

5.6

ZG1½″

2

130

500×850×970

KLD-50A

6.8

ZG2″

2

200

560×900×1070

KLD-60A

7.8

ZG2″

2

200

560×900×1070

KLD-75A

10.5

ZG2″

3.6

225

670×1180×1130

KLD-100A(W)

13.8

ZG2″

3.8

260

670×1180×1130

KLD-120A(W)

16.6

ZG2″

4

350

670×1180×1130

KLD-150A(W)

22.6

DN80

5

420

1360×710×1186

KLD-200A(W)

28.3

DN80

5.5

490

1500×970×1362

KLD-300A(W)

36

DN80

7.5

550

1650×970×1422

KLD-350A(W)

45

DN100

10

660

1810×1090×1698

KLD-380A(W)

55

DN125

11

940

2100×1250×1830

KLD-450A(W)

65

DN125

12

1120

1300×1450×2000

KLD-480A(W)

87

DN150

18.78

1600

1750×2400×1560

KLD-600A(W)

110

DN150

22

1800

1850×2600×1800






备注:
1.制冷剂:R22(R134a环保冷媒可定制) A表示风冷型 W表示水冷型
2.进气温度(℃):<80℃ 环境温度(℃):<40℃ 压力露点(℃):2-10



  微热再生吸附式干燥机参数

型号 处理量 加热功率 接口管径 重量 外形尺寸
(Nm³/min) (Kw) (Kg) (mm)L×W×H)
KSW-10A 0.8 1 ZG½″ 120 690×500×915
KSW-15A 1.7 1 ZG1″ 180 700×370×1490
KSW-20A 2.6 1 ZG1″ 300 700×370×1590
KSW-30A 3.8 2 ZG1½″ 350 850×470×1650
KSW-40A 5.6 2 ZG1½″ 510 1000×570×1965
KSW-50A 6.8 2 ZG2″ 510 1000×570×1965
KSW-60A 7.8 2 ZG2″ 550 1100×570×2000
KSW-75A 10.5 3 ZG2″ 780 1250×620×2100
KSW-100A 13.8 3 ZG2″ 780 1250×620×2100
KSW-120A 16.6 4 ZG2″ 900 1250×620×2170
KSW-150A 22.6 4 DN80 1280 1250×745×2440
KSW-200A 28.3 4 DN80 1520 1280×745×2440
KSW-300A 36 4 DN80 1760 1300×745×2595
KSW-350A 45 6 DN100 2200 1400×915×2595
KSW-380A 55 6 DN125 2600 1840×1075×2595
KSW-450A 65 8 DN125 3100 1840×1075×2595
KSW-480A 87 8 DN150 4100 2230×1265×2595
KSW-600A 110 10 DN150 5200 2800×1265×3200



工况条件与技术指标
压力露点: ≤-40℃~-70℃     进气含油量: ≤0.01ppm
工作压力:0.6~1.0Mpa   再生气量: ≤4~6%
干燥剂: 活性氧化铝和分子筛      再生方式 : 微热再生
工作方式: 两吸附筒交替连续工作         周期: T=120~480分钟
控制方式:微机程序控制          安装方式: 室内,无基础





  无热热再生吸附式干燥机参数


型号

处理量

接口管径

重量

外形尺寸

(Nm³/min)

(Kg)

(mm)L×W×H)

KSD-10A

0.8

ZG½″

120

690×500×915

KSD-15A

1.7

ZG1″

180

700×370×1490

KSD-20A

2.6

ZG1″

300

700×370×1590

KSD-30A

3.8

ZG1½″

350

850×470×1650

KSD-40A

5.6

ZG1½″

510

1000×570×1965

KSD-50A

6.8

ZG2″

510

1000×570×1965

KSD-60A

7.8

ZG2″

550

1100×570×2000

KSD-75A

10.5

ZG2″

780

1250×620×2100

KSD-100A

13.8

ZG2″

780

1250×620×2100

KSD-120A

16.6

ZG2″

900

1250×620×2170

KSD-150A

22.6

DN80

1280

1250×745×2440

KSD-200A

28.3

DN80

1520

1280×745×2440

KSD-300A

36

DN80

1760

1300×745×2595

KSD-350A

45

DN100

2200

1400×915×2595

KSD-380A

55

DN125

2600

1840×1075×2595

KSD-450A

65

DN125

3100

1840×1075×2595

KSD-480A

87

DN150

4100

2230×1265×2595

KSD-600A

110

DN150

5200

2800×1265×3200




工况条件与技术指标
进气温度: 0~45℃ 再生方式:无热再生
进气含油量: ≤0.01ppm     工作方式: 两吸附筒交替连续工作
工作压力: 0.6~1.0Mpa   周期:T=10~20分钟
压力露点:≤-20℃~-70℃     控制方式 : 微电脑自动控制
再生气量:  ≤12%       安装方式:室内,无基础

干燥剂:活性氧化铝和分子筛




  高效精密过滤器参数


规 格 型 号

处 理 量

滤芯数量

外 型 尺 寸

接 口 尺 寸

重 量

KC-

KT-

KA-

KF-

KH-

Nm³/min

LxW(mm)

Kg

0.5

0.5

0.5

0.5

0.5

0.6

1

105

160

ZG½″

5

1

1

1

1

1

1.2

1

105

210

ZG½″

5

2

2

2

2

2

2.6

1

105

275

ZG1″

8

4

4

4

4

4

3.8

1

133

295

ZG1½″

10

5

5

5

5

5

5

1

133

420

ZG1½″

10

7

7

7

7

7

7

1

164

510

ZG1½″

15

8

8

8

8

8

8.5

1

164

550

ZG1½″

25

10

10

10

10

10

12

1

164

625

ZG2″

25

13

13

13

13

13

13.8

1

194

730

ZG2″

25

18

18

18

18

18

18

1

310

920

DN80

35

22

22

22

22

22

22

1

310

920

DN80

35

26

26

26

26

26

26

2

475

1038

DN80

80

35

35

35

35

35

35

2

475

1038

DN80

85

45

45

45

45

45

45

2

475

1038

DN100

90

54

54

54

54

54

54

3

525

1070

DN125

125

66

66

66

66

66

66

3

608

1110

DN125

135

88

88

88

88

88

88

4

617

1186

DN125

145

110

110

110

110

110

110

5

617

1186

DN150

150




备注:
额定工作压力: 0.6MPa ~3 .0MPa   额定进口温度:≤80℃
环境温度: ≤40℃    系统压降:干降 ≤ 0.007MPa,湿降≤ 0.014MPa







过滤等级




级别

名称

最大残油量

含尘粒径

KC级

除尘过器

5ppm

3μm

KT级

主管路过滤器

1ppm

1μm

KA级

油雾过滤器

0.01ppm

0.01μm

KF级

微油雾过滤器

0.001ppm

0.001μm

KH级

活性炭过滤器

0.003ppm

0.001μm





  申江牌储气罐参数


序号

容积/压力

设计温度

容器总高

容器内径

进气口

出气口

支座

排污阀

H

H 1

DN

螺纹

H2

DN

螺纹

D

d

1

0.3/0.8

110

1594

550

642

65

Rp11/2″

1242

65

Rp11/2

400

20

R1/2″

2

0.3/1.0

1594

642

1242

3

0.3/1.3

1598

644

1244

4

0.6/0.8

110

1905

700

680

65

Rp11/2″

1550

65

Rp11/2

490

24

R1/2″

5

0.6/1.0

1907

681

1551

6

0.6/1.3

1909

682

1552

7

1.0/0.8

110

2365

800

730

80

Rp11/2″

1960

80

Rp11/2

560

24

R1/2″

8

1.0/1.0

2367

731

1961

9

1.0/1.3

2371

733

1963

10

1.5/0.8

110

2562

900

751

80

Rp2″

2116

80

Rp/2 ''

630

24

R3/4″

11

1.5/1.0

2564

752

2117

12

1.5/1.3

2562

751

2116

13

2.0/0.8

110

2782

1000

761

80

Rp2″

2321

80

Rp/2 ''

700

24

R3/4″

14

2.0/1.0

2786

763

2323

15

2.0/1.3

2782

761

2321

16

2.5/0.8

110

2834

1100

787

80



2347

80



770

24

R3/4″

17

2.5/1.0

2836

788

2348

18

2.5/1.3

2836

788

2348

19

3.0/0.8

110

2944

1200

872

100

2432

100

906

24

R3/4″

20

3.0/1.0

2946

873

2433

21

3.0/1.3

2946

873

2433

22

4.0/0.8

110

3036

1400

913

100

2473

100

1050

24

R3/4″

23

4.0/1.0

3040

915

2475

24

4.0/1.3

3036

913

2473

25

5.0/0.8

110

3726

1400

913

125

3013

125

1050

24

R1″

26

5.0/1.0

3730

915

3015

27

5.0/1.3

3726

913

3013

28

6.0/0.8

110

4346

1400

913

125

3633

125

1050

24

R1″

29

6.0/1.0

4350

915

3635

30

6.0/1.3

4346

913

3633




注 :超出表格范围的容器可另议
